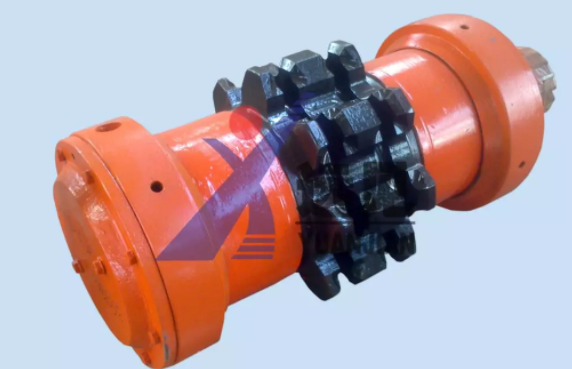

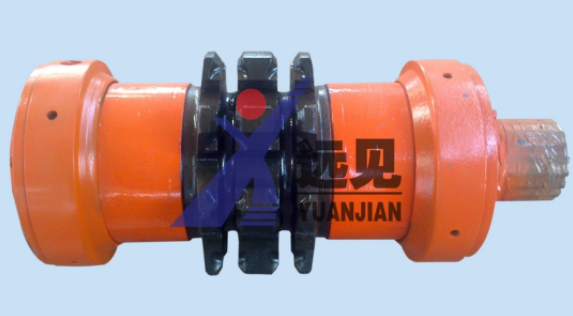

36SYM010101型鏈輪軸組

適用于煤礦轉載機

參數

主要尺寸：總長1170mm，兩端高度460mm

用途

適用于煤礦井下用刮板輸送機、順槽用刮板轉載機。

結構

該型號鏈輪軸組主要由鏈輪體、軸、軸承、軸承座等配件組成，鏈輪體采用42CrMo材質，鍛打熱處理。

材質

鏈輪體部分采用8齒42CrMo材質的鍛打熱處理鏈輪，鏈輪體外圓直徑為510mm，中雙鏈鏈輪配套使用26×92規格的C級熱處理鏈條，鏈條中心距為120mm。

工藝

綜采鏈輪軸組是大體上是由鏈輪、鏈輪軸、軸承、軸承座、密封環等部分組成，鏈輪的材質大多采用42CrMo或45CrMnMo材質，鏈輪采用鍛打和淬火等工藝，以提高鏈輪的耐磨性，首先要求鍛件表面不得有裂紋、夾層、褶皺、鍛傷、夾渣、結疤等缺陷，鍛打后的毛坯需要進行一級探傷，保證鏈輪體中間沒有裂痕。其次是鏈輪表面淬火，鏈輪齒面淬火硬度HRC50-55，淬火硬層深度10mm。
